东立拉钉枪详情页

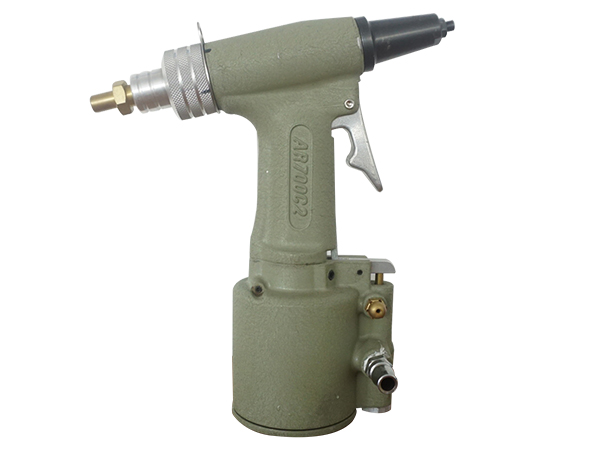

东立拉钉枪

产品型号:东立拉钉枪

重量:1.35KG

产品单位:套

应用行业:机箱、烤箱、服务器、酒盒、伺服器

立即咨询

TEL:4006-784-785



飞效自动拉钉机结束手取拉钉机的时代已来临

智能紧固不用手取·为您的企业节省30%的人工费

FLY EFFICIENC

产品简介


 700-C2只适用在离厂时已附上尺寸适用的钉嘴配备,钳口圆柱盒子头部及钳口和钳口推动器,在讲这些固定物固定前须再确认这些固定物的正确部位及尺寸大小。
 当工具持续使用时,每2~3天清理一次钳口是非常有利的,且取决于铆钉被固定的数量,大约在每3000颗铆钉之后。

FLY EFFICIENC

产品参数

东立拉钉枪参数
型号 AR-700C2 进气管规格 3/8"
可拉不锈钢拉钉 2.4mm 进气口规格 1/4" NPT
适用拉钉规格 2.4/3.2/4.0mm 净重 1.35kg
行程 14mm 全长 232mm
拉力 2000 Ibs 最大工具拉伸力N(kgf) 2400
操作压力 85-110PSI 最大行程(mm) 16

FLY EFFICIENC

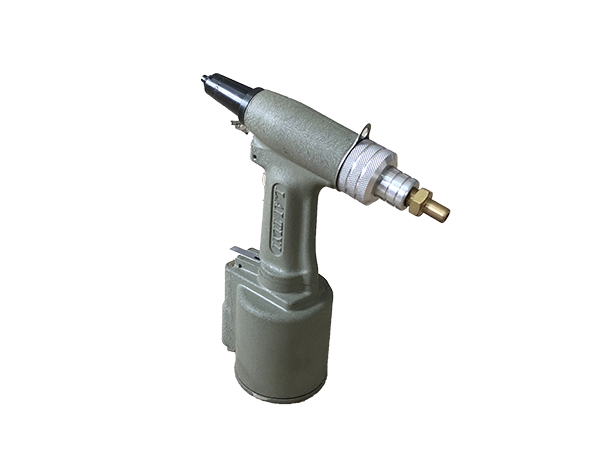

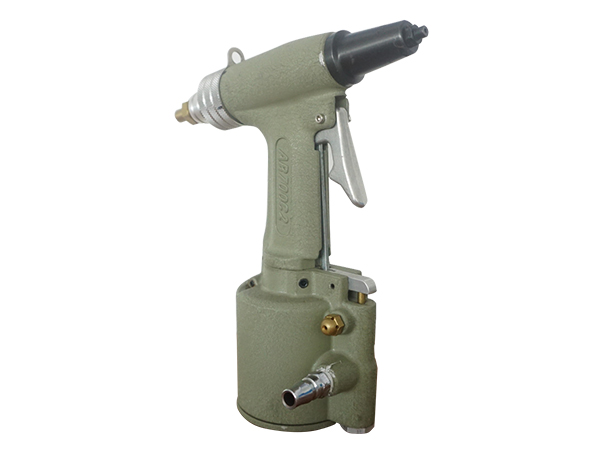

产品展示


FLY EFFICIENC

好品质,更注重细节

工业级工具经得起长时间使用反复考验
  • 按压开关

    气动按压开关
    长时间使用不累手
  • 排气孔

    金属低噪音排气孔
  • 加强爪片

    能有效咬合铆钉
    不易卡钉铆接牢固
  • 进气接头

    标准可旋转进气借口
    多适用范围
  • 导嘴

    铆钉枪上原装配
    有多规格导嘴

FLY EFFICIENC

拉钉枪安装与拆卸


  • 零件配装

    组合之前检查每个部位且更换(若必须),彻底清洁每个部分,有铁渣的清走及涂上深绿色的润滑油,不要忘记涂上空气筒和油筒内壁。

    一个好的运用须去更换全部的原型环圈和退出环圈、弹簧和活栓无论在合适为了任何理由这个工具须被分解。(警告:在组合时,必须小心不要损害到圆形环圈、架框、空气筒、和油筒的壳。此工具不可在头部或机身有瑕疵时被紧握,就像内部穿孔可能造成毁损以撞击来操作这工具。)


  •

    · 填料

    解开框架头,拿出空气活塞组合,将架框中的洞填满081牌的油压油,直到装填物和圆形环圈顶端的流质物标准高度相等插入空气活塞直到这个固体的反向压力被显示组合空气筒盖子,而且用扳手或螺旋钳锁紧。(警告:这个工具必须不要装油太满,且油必须没有空气气泡;假如将架框头装上,它会似的工具的油太满,且可能导致油筒故障或骨架盖子故障;假如有空气气泡在油中,他们会毁掉撞击的一些部分和工具的一些助力。)

    · 换装钉嘴

    请注明是给1/8”(3.2mm)、5/32(4.0mm)和3/16”(4.8mm)铆钉安装,只须一个简单的改变钉嘴装置,不须任何其他的改变。连接工具列到空气供给,紧握扳机并压下知道钉嘴装置松掉,再重新安装,再重新锁紧;经由松掉的头部架构钉嘴装置也可以改变。

    自从工具离厂后就安装有大小适中的钳口推动器和钳口片机及钳口头部盒子。

    提出这些部分包含在工具中 (警告:无论如何必定不要忘记重新对准钳口盒子设定的部位。要尝试拆除任何工具设备之前必须拆除此空气线。)
  •

    · 完整拆除

    1.分解空气供给是由这些主要部分拔掉骨架头部须使用扳手。

    2.空气筒将工具翻颠倒拔调远通盖盖子,向外拉出空气活塞,直接使用合适的钳子排尽动力由翻倒这个工具。(警告:务必注意不要使空气活塞管括、划伤)循着钉子的孔旋出拔掉骨架螺帽锁 。

    3.分解骨架 藉由拔掉安全盖子的螺帽,重新移開安全盖子,重新松开拔掉骨架的盖子,而且拿出两个返回弹簧和吊架钳且推出油塞。

    4.旋出弹簧栓且移除出扳机连锁藉着倒装工具,用真空管推动器退出真空管推动器重新松开奶嘴状突启且退出真空管弹簧和圆盘状真空管。

    · 拆除钳口

    1.解开空气的供给使用螺丝扳手松开头不的架构,清理头部架构内部。

    2.握住钳口盒子的防松螺母,旋出钳口盒子,而且从油塞使用螺丝扳手,重新一开锁紧螺帽的垫圈。

    3.从钳口盒子松开钳口头部,而且拿出钳口推动器弹簧、钳口推进器和一只钳口。

    4.钳口、钳口推进器、钳口推进器弹簧和钳口盒子头部,现在使用过刷子进入清理所有的碎物,如果有磨损或损坏,请重新更换这些部分。

    5.油的机械装置有很好的品质情况油,我们强烈推荐你应用081牌钳口润滑油在钳口背面。(081牌钳口润滑油是可有效应用的)

  • 拆除过程

    反向组装之前所陈述的组装 ,调整钳口盒子设定是非常重要的,每当工具拆除设备为了清理或替换钳口,不正确的安装钳口盒子位置会导致工具上的错误,例如:铆钉若很困难的插入钉嘴装置,由于不适当的钳口开启也使轴心不能很顺利的出来,这可能会使工具塞住。


FLY EFFICIENC

拉钉机优势对比

  • 传统拉钉枪
  • 飞效自动拉钉机
  • PK
  •   需要用手装钉,有一个装钉时间
  •   能自动将拉铆钉装入到拉钉枪嘴上,不需装钉时间
  •  装钉
    时间
  •   拉好一粒拉钉后要将拉钉枪移开到一定的位
    置,以方便装拉铆钉,需要两个移动时间
  •   不需移动装钉时间,拉好一粒拉钉后,只
    需将枪嘴移到第二个需拉钉位置即可,不需装钉时间
  •  移动
    时间
  •   左手在装好钉后还需在手抓拉钉的
    情况下扶持待拉钉工伯,对好孔
  •   左手仅需扶持工件对好孔
  •  左手
    动作
  •   左手抓拉钉的同时需扶持工件,极
    易遗失拉钉,拉钉损耗大
  •   自动装钉,不会遗失拉钉,台面干净,拉钉损耗小
  •  遗失
    拉钉
  •   右持拉钉枪
  •   右手持拉钉枪
  •  右手
    动作
  •   需要用手装钉,手的汗渍会污染拉钉,拉钉变黑
  •   不需用手接触拉钉,干净卫生
  •  清洁度
  •   需要半个月甚至一个月以上的培训期
  •   无需培训期,即刻上岗
  •  人员
    要求

FLY EFFICIENC

行业应用

飞效自动拉钉机适用于将各种材质各种厚度的两层或多层板件通过拉铆钉连接起来的拉铆接作业

广泛应用于机箱、机柜、灯饰、汽车、船舶、飞机、小家电、服务器、电烤箱、微波炉、白酒包装等行业的拉钉作业

  • 机箱机柜行业

  • 照明用品

  • 包装用品行业

  • 户外用具行业

  • 钣金件类行业

  • 家用电器行业

  • 电子通讯行业

  • 汽车配件行业

FLY EFFICIENC

飞效·用实力说话

  • 品质保障

  • 厂家直销

  • 精英团队

  • 售后服务

  • 研发实力

飞效专注专一只生产自动拉钉机

30多项产品专利·2000多家使用见证·自主研发生产设计

FLY EFFICIENC

售后服务

  • 下单流程
  • 安全措施
  • 保养细节
  • 质量保证
  •

    前期沟通

    前期沟通

  •

    产品和拉钉的确认

    产品和拉钉的确认

  •

    工程评估

    工程评估

  •

    方案确认

    方案确认

  •

    签订合同

    签订合同

  •

    下单生产

    下单生产

  •

    打包发货

    打包发货

  • 安装培训

    安装培训

  拉钉枪:
  1. 拉钉枪注意轻拿轻放,不要随意放置,以免损坏气缸等重要部件。
  2. 安装时,按照操作顺序安装,气管、送钉管、感应线一一对应插入,以便枪的正常使用。
  3. 拉钉枪使用一段时间后须换油保养,以便枪的长久使用。
  机器:
  1. 标准配置:额定电压:220V/工作气压:5-6kg/额定气压:2-3kg。
  2. 工作时,确保工作台面的平整。
  3. 连接感应线时,机器必须要处于关机状态,注意一定不要带电操作。
  4. 机器运行操作时,锁上脚刹,以免机器轻易移动,影响生产进度。
  1. 定期清洁振动盘,确保振动盘内清洁干净,建议在振动盘内无拉铆钉时,用高压气枪将振动盘内的残渣吹出,用干净的布清洁振动盘面,每天清洁一次。
  2. 定期清洁拉钉枪嘴内部,一般每天或隔一天清洁一次。
  3. 定期给拉钉枪加油,建议每天加油一次。
  4. 加油方法一:取下枪头壳,用内六角扳手缓慢松开加油螺丝,让多余的油或气泡溢出,并检查组合垫圈是否损坏,若损坏需要及时更换。接上气源,让加油孔对准收油桶(切记不能对准人员及其他物品),然后按下扳机把废油排除,倒立几分钟让废油排干净。用产品配置针筒注油器加注液压油。首先将注油器手动旋紧于加油孔,推动注油器,直至感觉有明显阻力时,缓慢松开注油器推杆,反复几次,直到油品不再冒气泡,油位满后,推出注油器,锁紧加油螺丝。装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
  加油方法二:取下枪头壳,正立铆枪,松开四个固定连接螺丝后倒立铆枪,拔出气缸后,抽出活塞盘。倒出废油,用内六角扳手松开加油螺丝,摆放几分钟让废油排干净,并检查组合垫圈是否损坏,若损坏需要及时更换。清洁气缸和活塞盘,用毛刷将润滑油脂均匀涂抹在活塞盘O型圈和气缸内壁上,再次推进活塞盘,旋紧底盖。接上气源,反复空拉几次后,将枪体摆正缓慢打开加油螺丝,让多余油溢出,然后再次锁紧加油螺丝,装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
  5. 定期清洁拉钉轨道,确保拉钉在轨道内运行顺畅,建议每周清洁二次。
  6. 定期清洁送钉系统,确保送钉系统运行顺畅,建议每周一次用高压枪清洁运动部分并加适量润滑脂。
  7. 定期清洁机箱外表面。
  8. 每天下班或未使用时请关掉电源。
  尊敬的用户:
  感谢您使用飞效产品,我们将竭诚为您提供优质的服务。
  质量保证
  1. 自购买之日起一周内,经我公司检测属于产品质量问题(产品外观无损伤),我司无条件更换相同型号之产品。
  2. 有保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
  3. 无保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有返厂免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
  4. 主机以外的附件属于易损件,不在保修范围内。为确保产品质量,一个月内可免费保修或更换(拉钉枪除外)。
