FX-LD-240H

产品型号:FX-LD-240H

外形尺寸:440*350*420mm

产品单位:套

拉钉头型:平头、圆头、沉头等

拉钉材质:不锈钢、铝质、铁质等

立即咨询

TEL:4006-784-785



飞效自动拉钉机结束手取拉钉机的时代已来临

智能紧固不用手取·为您的企业节省30%的人工费

FLY EFFICIENC

 为什么选择自动拉钉机?

  • 省工人·好管理

    拉钉速度快,一个人顶两个,工人减少,减少降低管理成本和人工费用。
    01
  • 高效率,省成本

    不用手取拉钉,省去装钉时间,产量比原来增加,提前完成当日产量,缩短工时。
    02
  • 超清洁,好品质

    拉钉自动送到枪嘴,不用手取,减少二次污染;左手扶住产品,不用担心孔位不齐,导致产量降低或是二次返工。
    03
  • 不用手取·更轻松

    左手无需作业,可扶住产品,大大降低了工人的劳动强度,操作更简单更快捷。
    04
  • 无需熟手,简单易学

    生熟手一样操作,不需培训,即刻上岗;再也不用依赖熟手离职而影响产能了。
    05
  • 智能化,形象佳

    智能化设备,给企业增加好形象,让客户有高度的认可及信心。
    06

FLY EFFICIENC

产品简介



飞效自动拉钉机是迅捷科技最新研发出的一款将拉铆钉自动输送并装入到拉钉枪嘴的机器,已成功申请多项专利并填补了国内空白。它的使用,能为您的企业节省30%以上的人工成本。

飞效自动拉钉机不同于市面上的自动拉钉枪,市面上的自动拉钉枪是依靠手将拉铆钉装入到拉钉枪嘴,或者用手操控拉钉枪将枪嘴靠近拉铆钉杆,依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上;而飞效自动拉钉机是自动拉钉枪的自动化版,它依靠机器自动将拉铆钉整齐排列和分离,并以压缩空气为动力,将拉铆钉通过管道自动输送到拉钉枪嘴上。通过飞效自动拉钉机,可以使繁重的、严重依赖熟练工的手工拉钉作业,升级到自动化作业或者无人化作业,是拉钉行业的重大科技进步!


FLY EFFICIENC

产品参数

型    号 FX-LD-240H 外形尺寸 440x350x420mm
料仓容量 3000~5000粒 额定功率 350W
设备重量 45KG 拉铆速度 1.2~1.5秒/粒
拉 钉 枪 SG-30 拉钉枪重量 1.2kg
工作气压 6KG 额定气压 8KG
出钉速度 50~60粒/min 适用拉钉规格 2.4mm
料管长度 2000~3000mm 退钉管长度 2000~3000mm
输入电压 220V 低电电压 24V

FLY EFFICIENC

产品功能

自动供料 当拉铆钉倒入振动盘时可有序排列送料到分钉处
自动送料 当铆钉到达分钉处可通过输钉管到达枪嘴上面
自动补料 当完成一次拉铆动作后,下一颗铆钉可自动输送到枪嘴
智能计数 液晶显示器可设置数量设定
缺料报警 当没有铆钉达到分钉处时,报警灯会自动亮灯并伴有声控提示
故障报警 当机器发生异常时,报警灯自动亮灯并伴有声控提示
数量防呆 智能计数、防止漏打 可选配
尾钉收集 抽芯杆可通过尾钉管到达回收桶或使用尾钉收集筒 可选配

FLY EFFICIENC

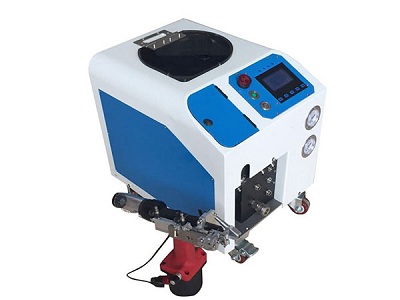

产品展示


FLY EFFICIENC

好品质,更注重细节

工业级工具经得起长时间使用反复考验
  • 报警灯

    当异常发生时,自动亮灯
  • 轨道

    整列拉钉,依次排序
  • 开窗式拉门

    方便维修处理
  • 拉钉枪

    可根据客户需求选配
  • 脚轮

    快速方便移动,不用搬运
    带刹车,防止使用过程中移动
  • 工作气压表

    安全稳定的气压
  • 液晶显示器

    智能计数,防止漏钉
    可设置参数,报警功能
  • 振动盘

    自动化供钉补给,省时省力

FLY EFFICIENC

拉钉机产品的构成


  • 主机包括机器运动系统、机器控制系统、检测系统


    机器运动系统的作用是将拉铆钉从杂乱无章状态整列到依次分离并按一定的方向依次逐粒地将拉铆钉输送到拉钉枪嘴上;机器控制系统是控制机器各部件按设定的动作运行;检测系统是检测机器是否在按设定的程序稳定运行。

    01
  • 拉钉枪组件是由拉钉枪、拉铆钉接受机构、信号收集输出机构组成


    机器运动系统的作用是将拉铆钉从杂乱无章状态整列到依次分离并按一定的方向依次逐粒地将拉铆钉输送到拉钉枪嘴上;机器控制系统是控制机器各部件按设定的动作运行;检测系统是检测机器是否在按设定的程序稳定运行。

    02

功能:

通过飞效自动拉钉机,可以使繁重的、严重依赖熟练工的手工拉钉作业,升级到自动化作业或者无人化作业。

原理:

依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上;而飞效自动拉钉机是自动拉钉枪的自动化版,它依靠机器自动将拉铆钉整齐排列和分离,并以压缩空气为动力,将拉铆钉通过管道自动输送到拉钉枪嘴上。


FLY EFFICIENC

拉钉机优势对比

  • 传统拉钉枪
  • 飞效自动拉钉机
  • PK
  •   需要用手装钉,有一个装钉时间
  •   能自动将拉铆钉装入到拉钉枪嘴上,不需装钉时间
  •  装钉
    时间
  •   拉好一粒拉钉后要将拉钉枪移开到一定的位
    置,以方便装拉铆钉,需要两个移动时间
  •   不需移动装钉时间,拉好一粒拉钉后,只
    需将枪嘴移到第二个需拉钉位置即可,不需装钉时间
  •  移动
    时间
  •   左手在装好钉后还需在手抓拉钉的
    情况下扶持待拉钉工伯,对好孔
  •   左手仅需扶持工件对好孔
  •  左手
    动作
  •   左手抓拉钉的同时需扶持工件,极
    易遗失拉钉,拉钉损耗大
  •   自动装钉,不会遗失拉钉,台面干净,拉钉损耗小
  •  遗失
    拉钉
  •   右持拉钉枪
  •   右手持拉钉枪
  •  右手
    动作
  •   需要用手装钉,手的汗渍会污染拉钉,拉钉变黑
  •   不需用手接触拉钉,干净卫生
  •  清洁度
  •   需要半个月甚至一个月以上的培训期
  •   无需培训期,即刻上岗
  •  人员
    要求

FLY EFFICIENC

行业应用

飞效自动拉钉机适用于将各种材质各种厚度的两层或多层板件通过拉铆钉连接起来的拉铆接作业

广泛应用于机箱、机柜、灯饰、汽车、船舶、飞机、小家电、服务器、电烤箱、微波炉、白酒包装等行业的拉钉作业

  • 机箱机柜行业

  • 照明用品

  • 包装用品行业

  • 户外用具行业

  • 钣金件类行业

  • 家用电器行业

  • 电子通讯行业

  • 汽车配件行业

FLY EFFICIENC

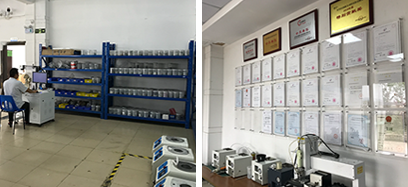

飞效·用实力说话

  • 品质保障

  • 厂家直销

  • 精英团队

  • 售后服务

  • 研发实力

飞效专注专一只生产自动拉钉机

30多项产品专利·2000多家使用见证·自主研发生产设计

FLY EFFICIENC

售后服务

  • 下单流程
  • 安全措施
  • 保养细节
  • 质量保证
  •

    前期沟通

    前期沟通

  •

    产品和拉钉的确认

    产品和拉钉的确认

  •

    工程评估

    工程评估

  •

    方案确认

    方案确认

  •

    签订合同

    签订合同

  •

    下单生产

    下单生产

  •

    打包发货

    打包发货

  • 安装培训

    安装培训

  拉钉枪:
  1. 拉钉枪注意轻拿轻放,不要随意放置,以免损坏气缸等重要部件。
  2. 安装时,按照操作顺序安装,气管、送钉管、感应线一一对应插入,以便枪的正常使用。
  3. 拉钉枪使用一段时间后须换油保养,以便枪的长久使用。
  机器:
  1. 标准配置:额定电压:220V/工作气压:5-6kg/额定气压:2-3kg。
  2. 工作时,确保工作台面的平整。
  3. 连接感应线时,机器必须要处于关机状态,注意一定不要带电操作。
  4. 机器运行操作时,锁上脚刹,以免机器轻易移动,影响生产进度。
  1. 定期清洁振动盘,确保振动盘内清洁干净,建议在振动盘内无拉铆钉时,用高压气枪将振动盘内的残渣吹出,用干净的布清洁振动盘面,每天清洁一次。
  2. 定期清洁拉钉枪嘴内部,一般每天或隔一天清洁一次。
  3. 定期给拉钉枪加油,建议每天加油一次。
  4. 加油方法一:取下枪头壳,用内六角扳手缓慢松开加油螺丝,让多余的油或气泡溢出,并检查组合垫圈是否损坏,若损坏需要及时更换。接上气源,让加油孔对准收油桶(切记不能对准人员及其他物品),然后按下扳机把废油排除,倒立几分钟让废油排干净。用产品配置针筒注油器加注液压油。首先将注油器手动旋紧于加油孔,推动注油器,直至感觉有明显阻力时,缓慢松开注油器推杆,反复几次,直到油品不再冒气泡,油位满后,推出注油器,锁紧加油螺丝。装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
  加油方法二:取下枪头壳,正立铆枪,松开四个固定连接螺丝后倒立铆枪,拔出气缸后,抽出活塞盘。倒出废油,用内六角扳手松开加油螺丝,摆放几分钟让废油排干净,并检查组合垫圈是否损坏,若损坏需要及时更换。清洁气缸和活塞盘,用毛刷将润滑油脂均匀涂抹在活塞盘O型圈和气缸内壁上,再次推进活塞盘,旋紧底盖。接上气源,反复空拉几次后,将枪体摆正缓慢打开加油螺丝,让多余油溢出,然后再次锁紧加油螺丝,装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
  5. 定期清洁拉钉轨道,确保拉钉在轨道内运行顺畅,建议每周清洁二次。
  6. 定期清洁送钉系统,确保送钉系统运行顺畅,建议每周一次用高压枪清洁运动部分并加适量润滑脂。
  7. 定期清洁机箱外表面。
  8. 每天下班或未使用时请关掉电源。
  尊敬的用户:
  感谢您使用飞效产品,我们将竭诚为您提供优质的服务。
  质量保证
  1. 自购买之日起一周内,经我公司检测属于产品质量问题(产品外观无损伤),我司无条件更换相同型号之产品。
  2. 有保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
  3. 无保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有返厂免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
  4. 主机以外的附件属于易损件,不在保修范围内。为确保产品质量,一个月内可免费保修或更换(拉钉枪除外)。
